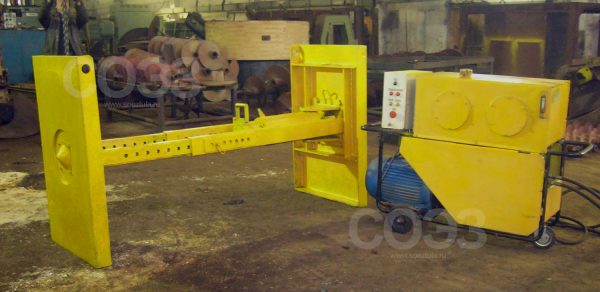

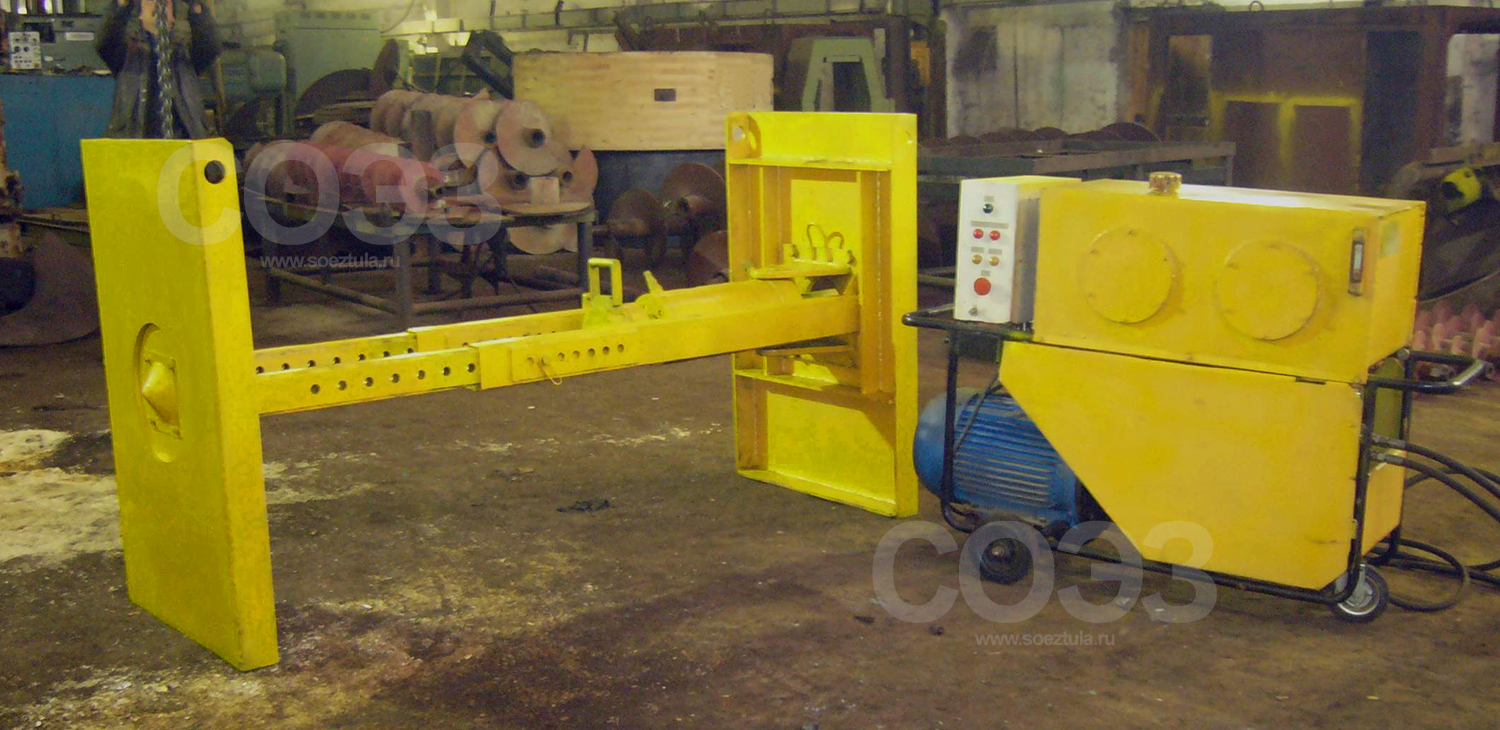

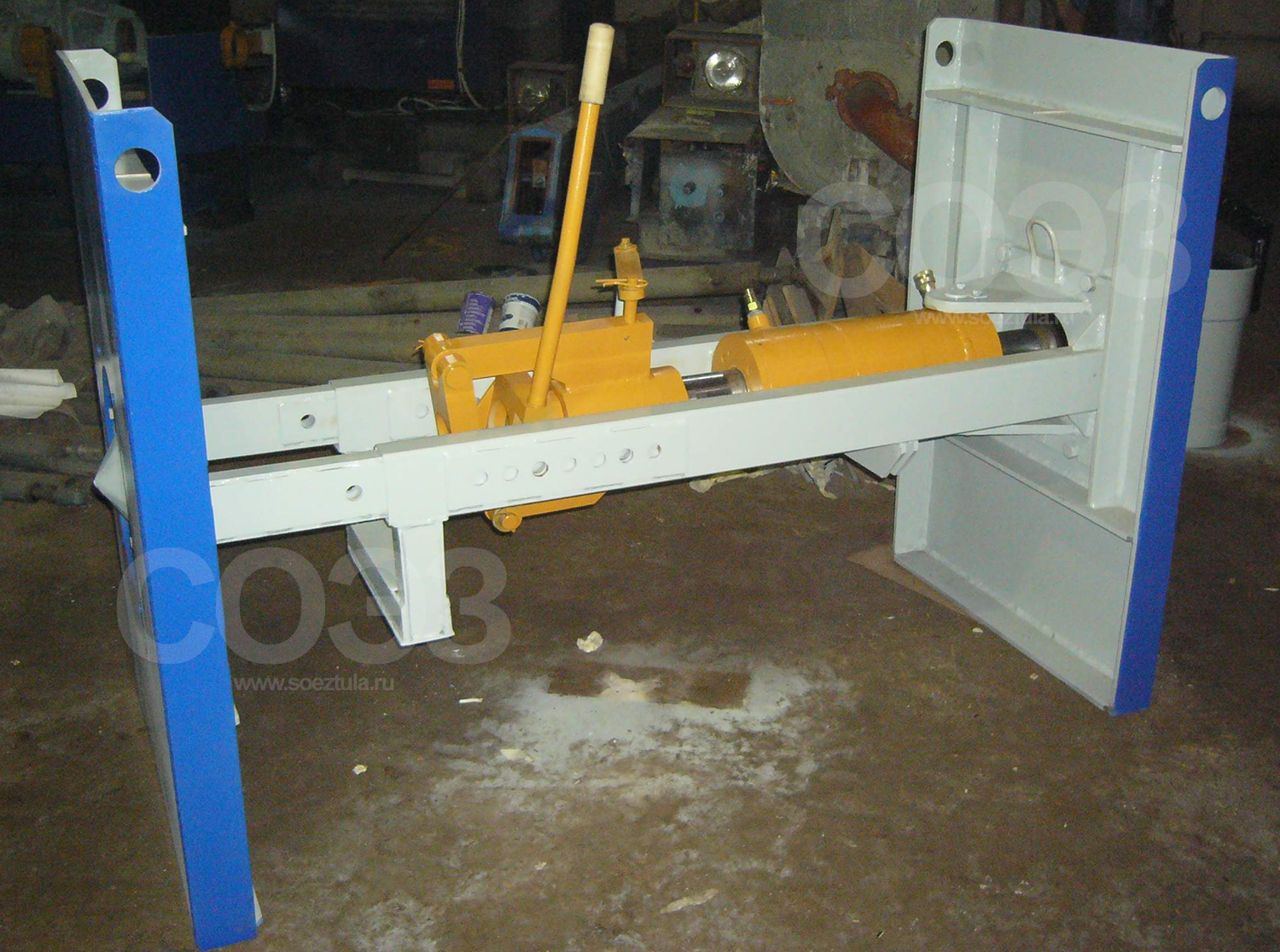

Установки для прокладки магистралей методом неуправляемого (УП-30, УП-60) и управляемого прокола (УП-40)

Предназначены для бестраншейной прокладки трубопроводов и оболочек для инженерных коммуникаций в насыпных грунтах, при проведении работ в условиях умеренного климата.

Описание

Предназначены для бестраншейной прокладки трубопроводов и оболочек для инженерных коммуникаций в насыпных грунтах, при проведении работ в условиях умеренного климата. Установка УП-60 может применяться для санации (восстановления изношенных) трубопроводов из чугуна и керамики.

Технические данные

Наименование параметра

УП-30

УП-40

УП-60

Диаметр начальной скважины, мм

65(45)

65

65

Диаметр расширяемой скважины, мм

до 315

до 350

до 400

Скорость подачи, до м/мин

2,6

2,1

2,1

Система управления

нет

радиолокатор

нет

Максимальное усилие подачи, т

30,0

40,0

60,0



Установки (в зависимости от модели и комплектации) обеспечивают выполнение следующих операций, связанных с прокладкой трубопроводов (без нарушения поверхности) под дорогами, зелеными насаждениями и т.п.:

— создание необходимого осевого усилия на забой при неуправляемом или управляемом проколе грунта передовой штангой;

— поворот штанги при ее движении в осевом направлении для обеспечения возможности корректировки направления прокола.

— контроль углового и пространственного положения головной части передовой штанги.

— расширение скважины до проектного сечения, обратным ходом с одновременной прокладкой технологического трубопровода или оболочки.

Установки комплектуются соответствующим технологическим оборудованием, инструментом и оснасткой и выпускаются в различных исполнениях.
