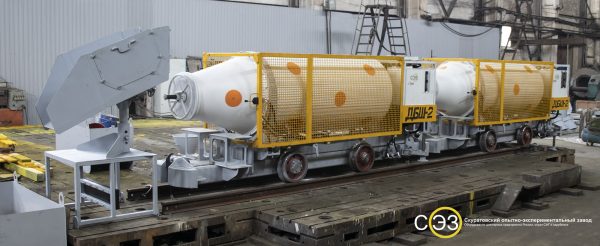

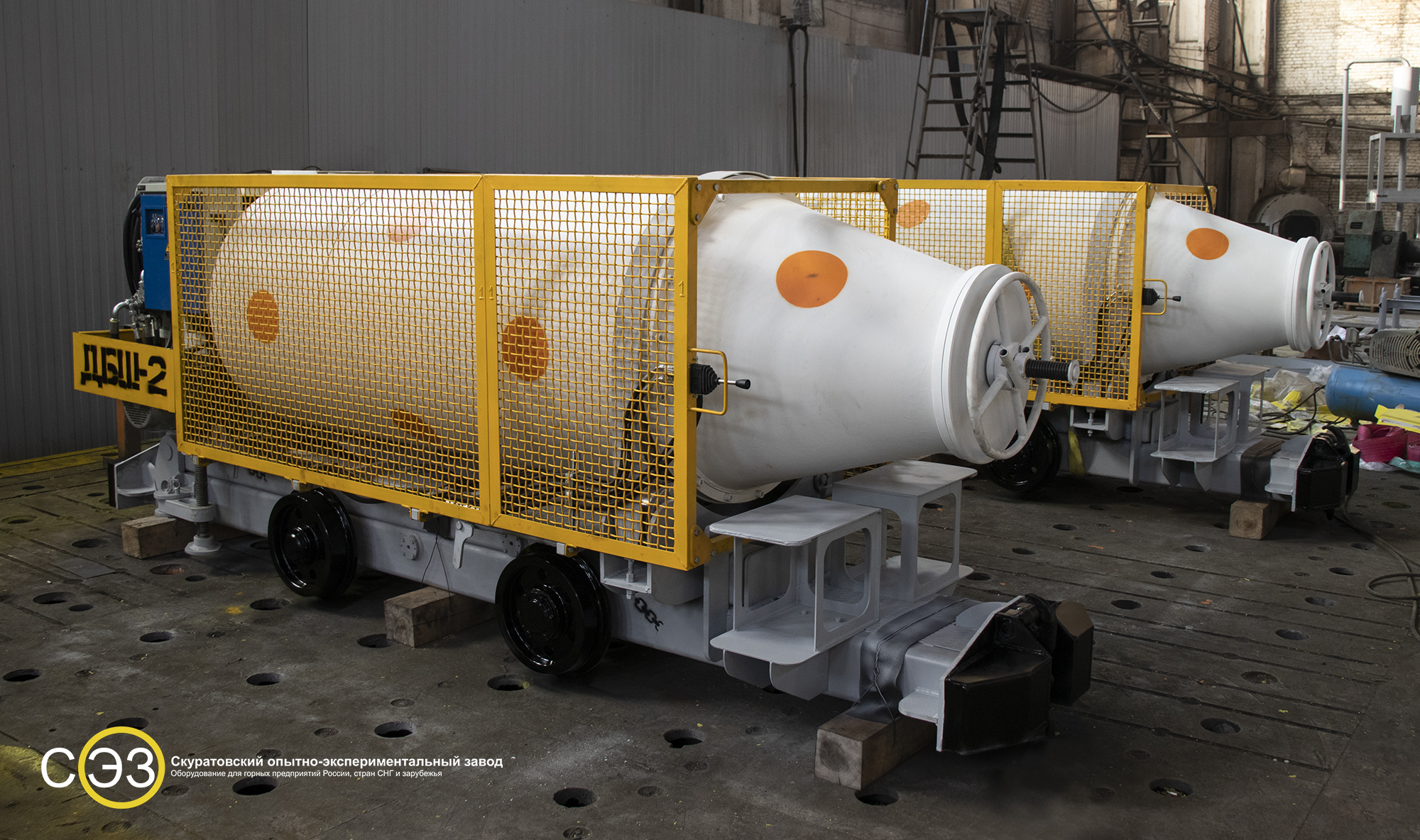

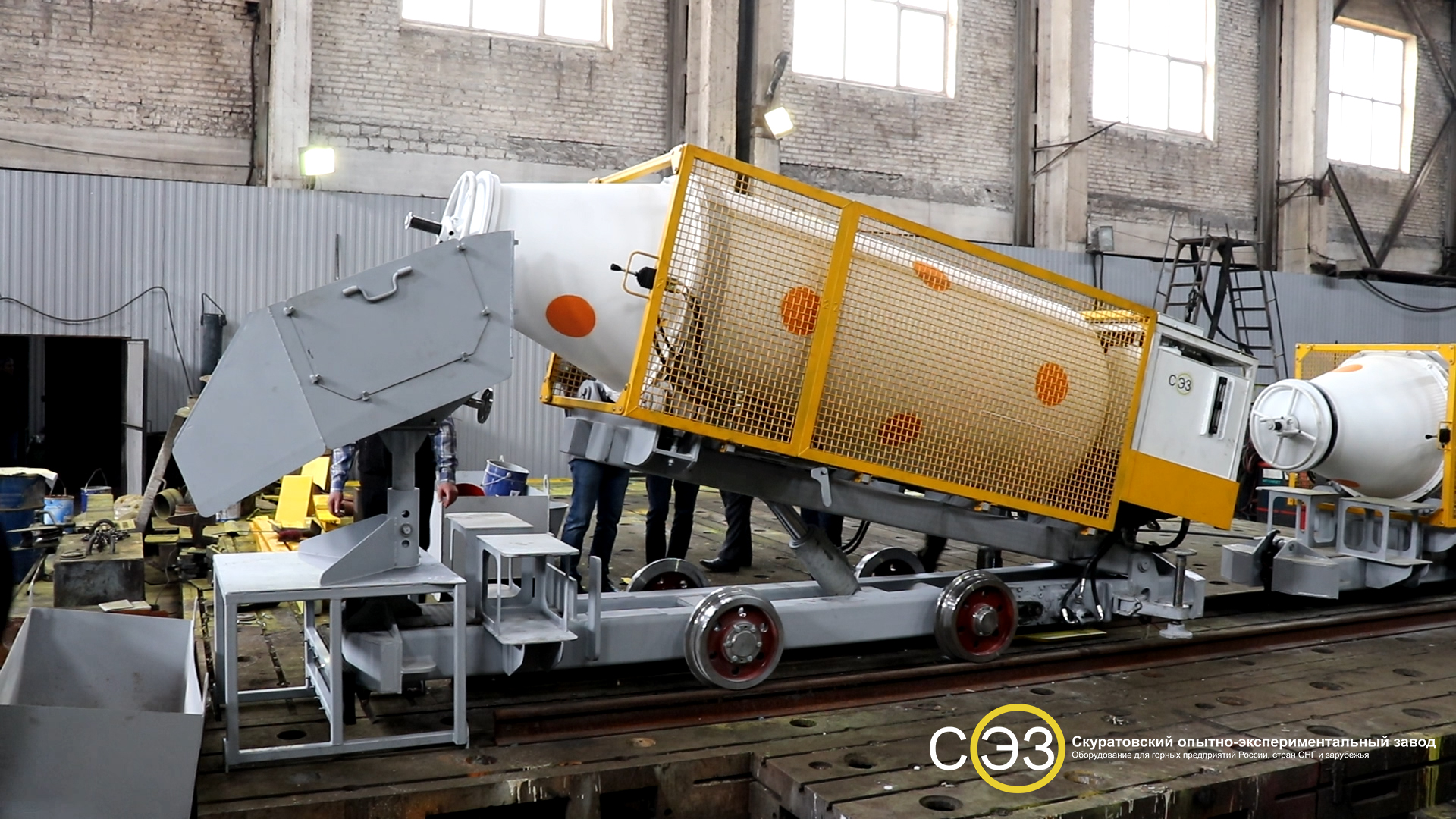

Бетонодоставщик типа ДБШ
Описание
Бетонодоставщик типа ДБШ предназначен для работы по доставке бетонной смеси или других негорючих жидких и вязких материалов по подземным выработкам по рельсовому пути при проведении строительных, ремонтных и других работ.
Может применяться в макроклиматических районах с умеренным климатом в соответствии с ГОСТ 15150 в исполнении «У» категории 5 для диапазона температур окружающей среды от минус 15 до плюс 30°С. Исполнение электрооборудования — рудничное взрывозащищенное.
Исполнениями бетонодоставщика ДБШ предусмотрены типоразмеры по вместимости доставляемого материала в диапазоне от 1,0 до 4,0 м. куб.
Бетонодоставщик типа ДБШ является несамоходным, его перемещение по выработке предусмотрено при помощи шахтного электровоза, толкателя или иного внешнего устройства.
Техническая характеристика
| Наименование параметра | Значение |
| Вместимость по бетону, м.куб. | 1,0; 2,0; 3,0; 4,0 |
| Плотность (объемный вес) перевозимого материала, м.куб. | до 2,3 |
| Колея рельсового пути, мм | 600; 750; 900 |
| Наименьший радиус поворота рельсового пути, м | 12 |
| Габаритная ширина, мм | до 1500 |
| Габаритная высота доставщика, мм, не более
— в транспортном положении — в зоне выгрузки |
2000 2600 |
| Длина по сцепкам, мм | до 5300 |
| Время перевода оборудования из транспортного положения в рабочее, мин | не более 5 |
| Производительность по выгрузке, м.куб./мин, не менее | не менее 0,2 |
| Напряжение питания гидростанции, В | 380; 660; 1140 |
| Установленная мощность, кВт | до 15 |
| Масса изделия, т, не более | 8 |
| Управление механизмами | С ручных гидравлических постов |
| Маркировка взрывозащиты | I Mb с |
