Комплекс КО-15/3

Предназначен для возведения обделки тоннелей методом продавливания.

Описание

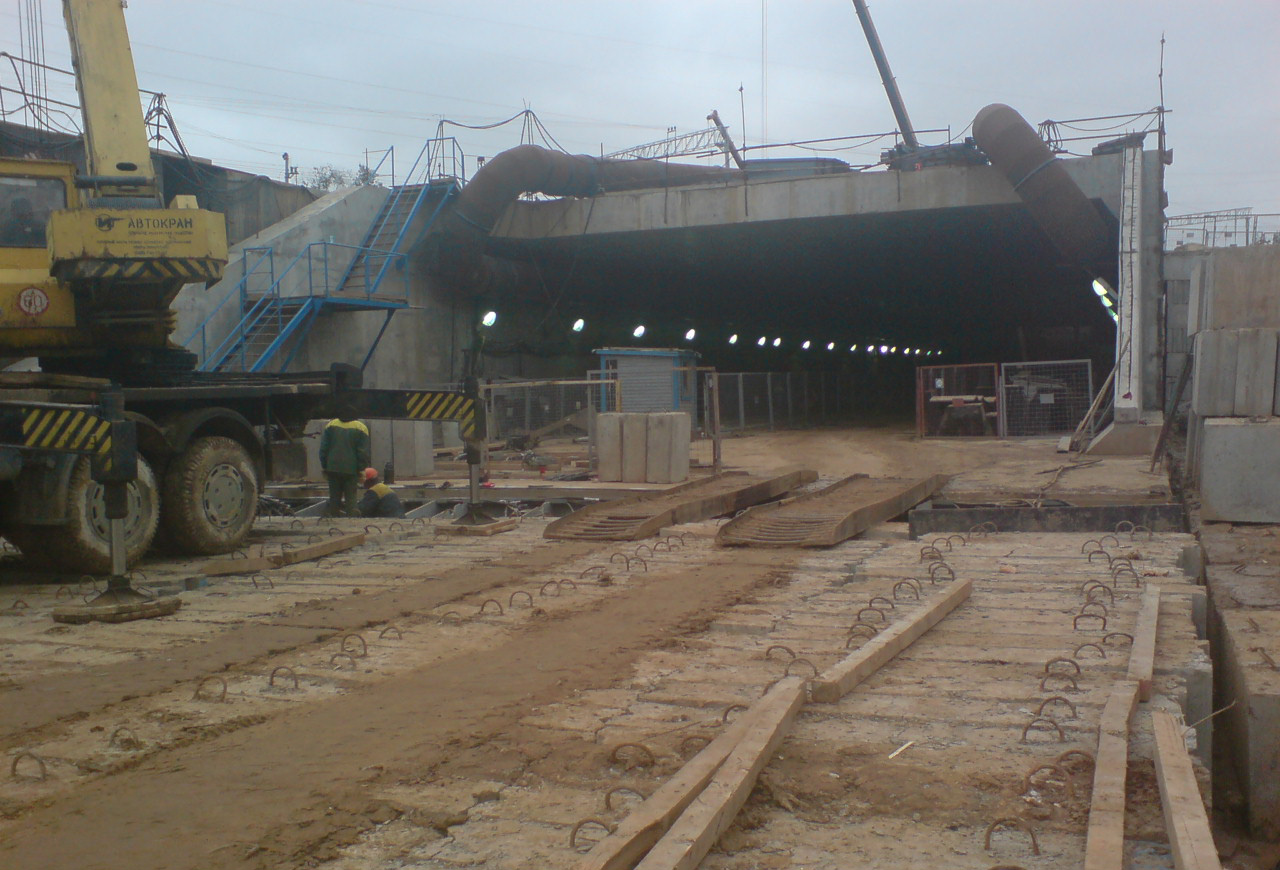

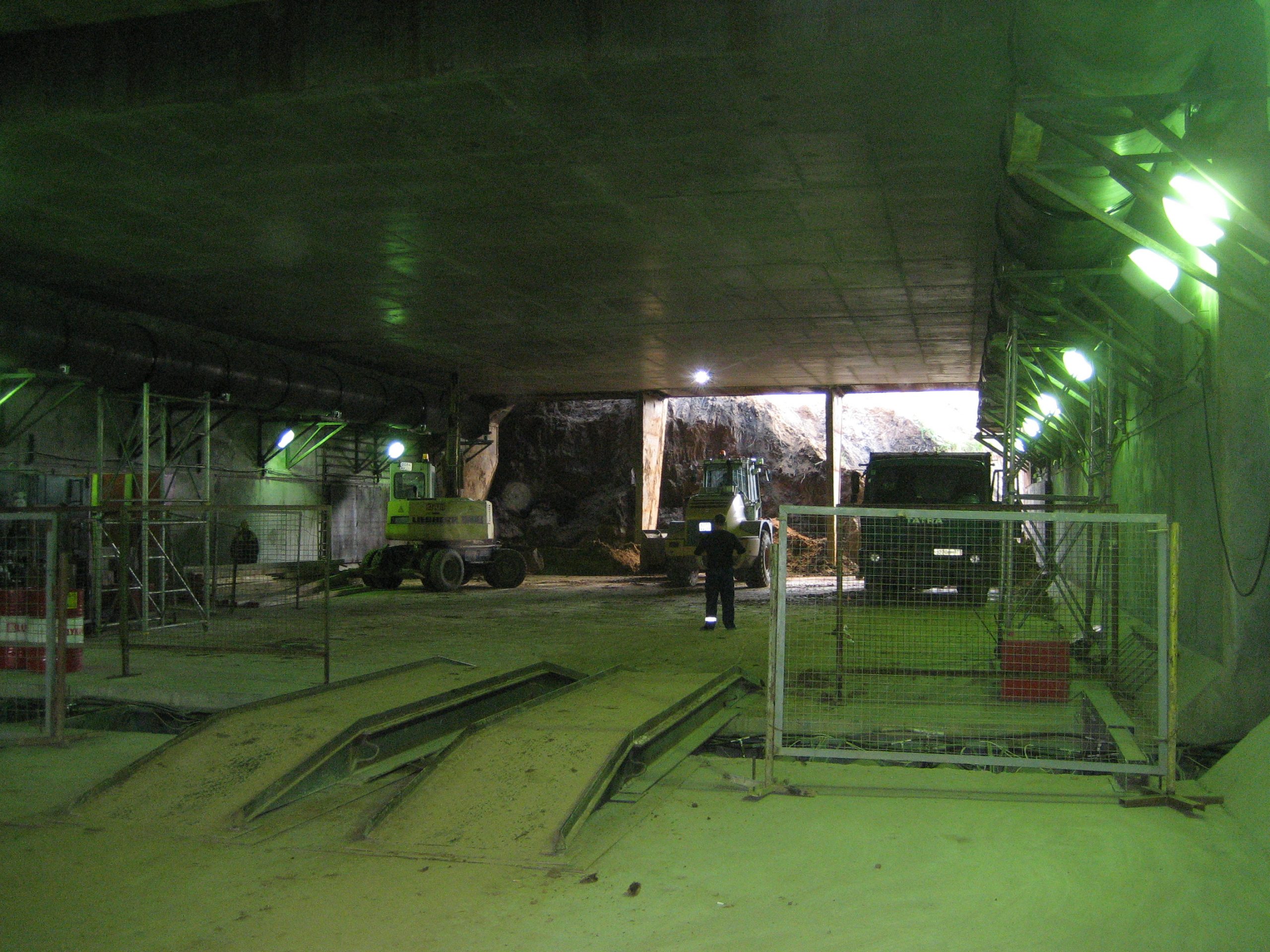

Предназначен для возведения обделки тоннелей методом продавливания (схема расположения комплекса на объекте см. ниже на рис.1) при бестраншейной прокладке инженерных коммуникаций, путепроводов, в различных (и соответствующих конструкции головной секции) инженерно-геологических условиях. Комплекс может применяться совместно с головными (ножевыми) секциями различной конструкции (при совмещении продавливания с проходкой в забое), а также с другим технологическим оборудованием. Комплекс может обеспечить, в зависимости от исполнения, продавливание железобетонных, металлических и других строительных конструкций с общей длиной секций до 100 м и наружным сечением не более 8,0´20,0 м.

Технические данные и характеристики

Параметр

Величина

Сечение продавливаемого тоннеля, не более, высота´ширина, м.

8,0 х 20,0

Длина тоннеля, м.

30 х 3=90

Режим продавливания

шаговый.

Скорость подачи, не более, м/мин

— рабочая I/II

— обратного хода

0,028/0,056

0,12/0,24

Максимальное усилие продавливания, (т)

125 х 58=7250

Рабочий ход гидродомкратов, м.

1,2

Давление в гидросистеме, максимальное, МПа (кг/см2)

26 (260)

Установленная мощность, кВт

170

Исполнение электрооборудования по ГОСТ14254

не ниже IP54

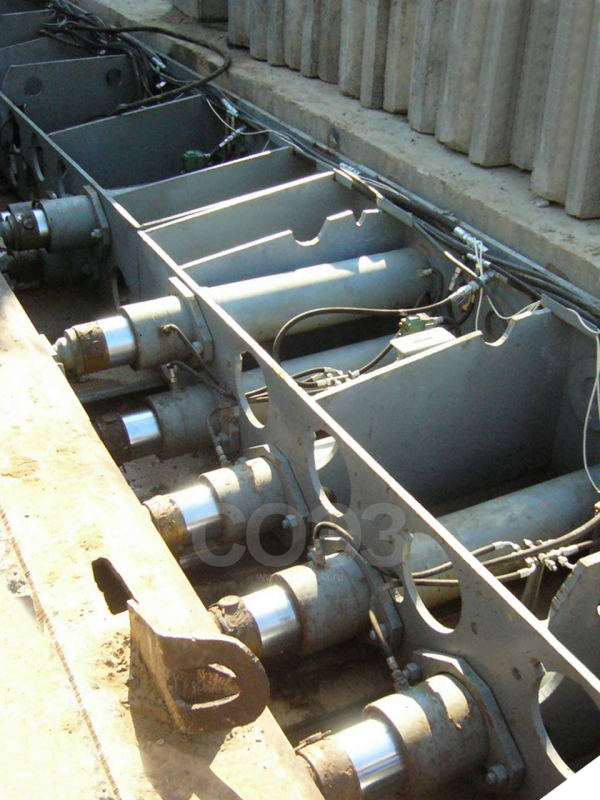

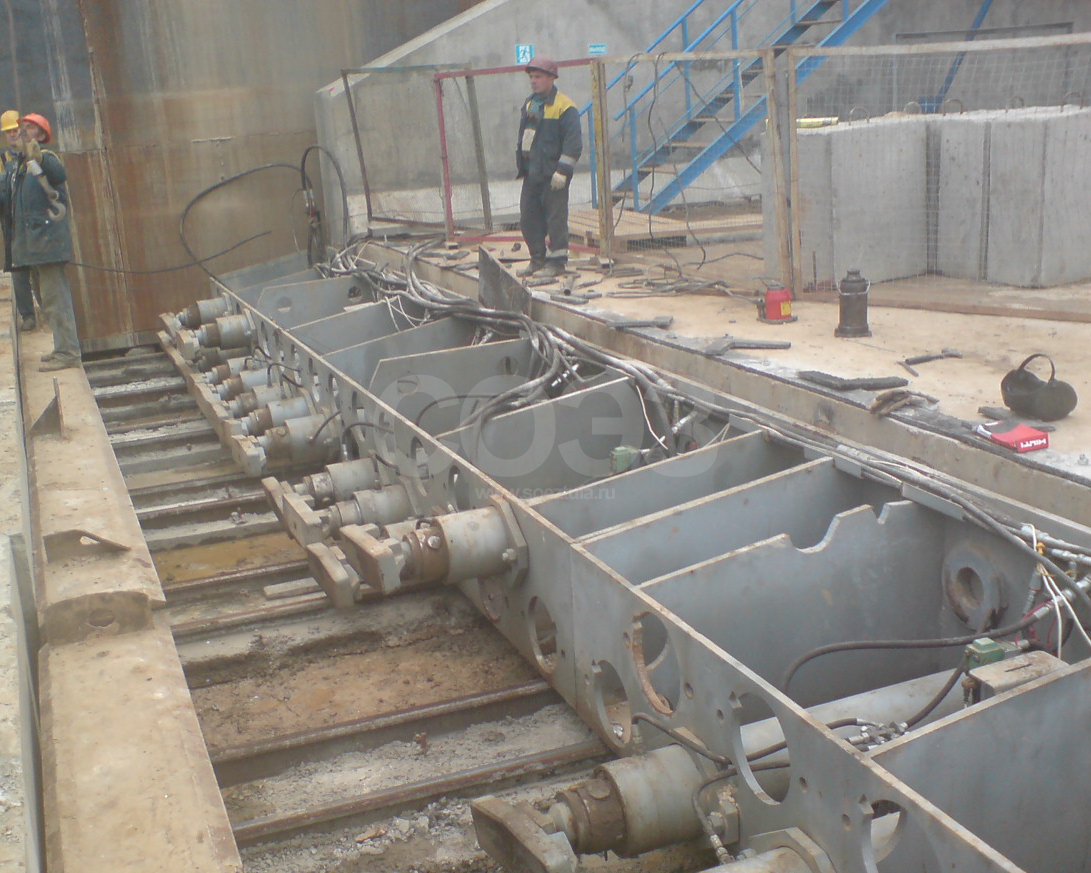

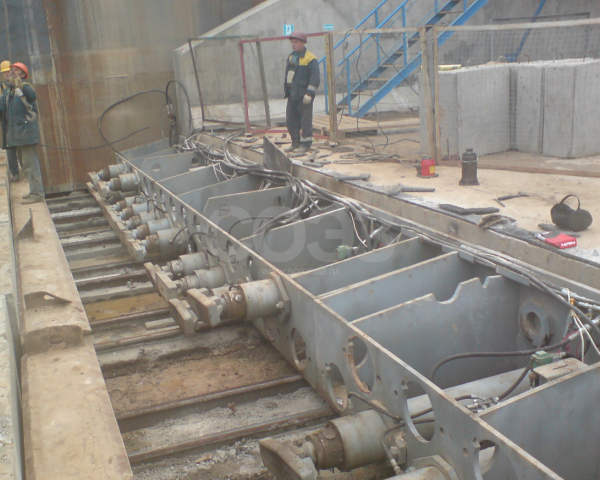

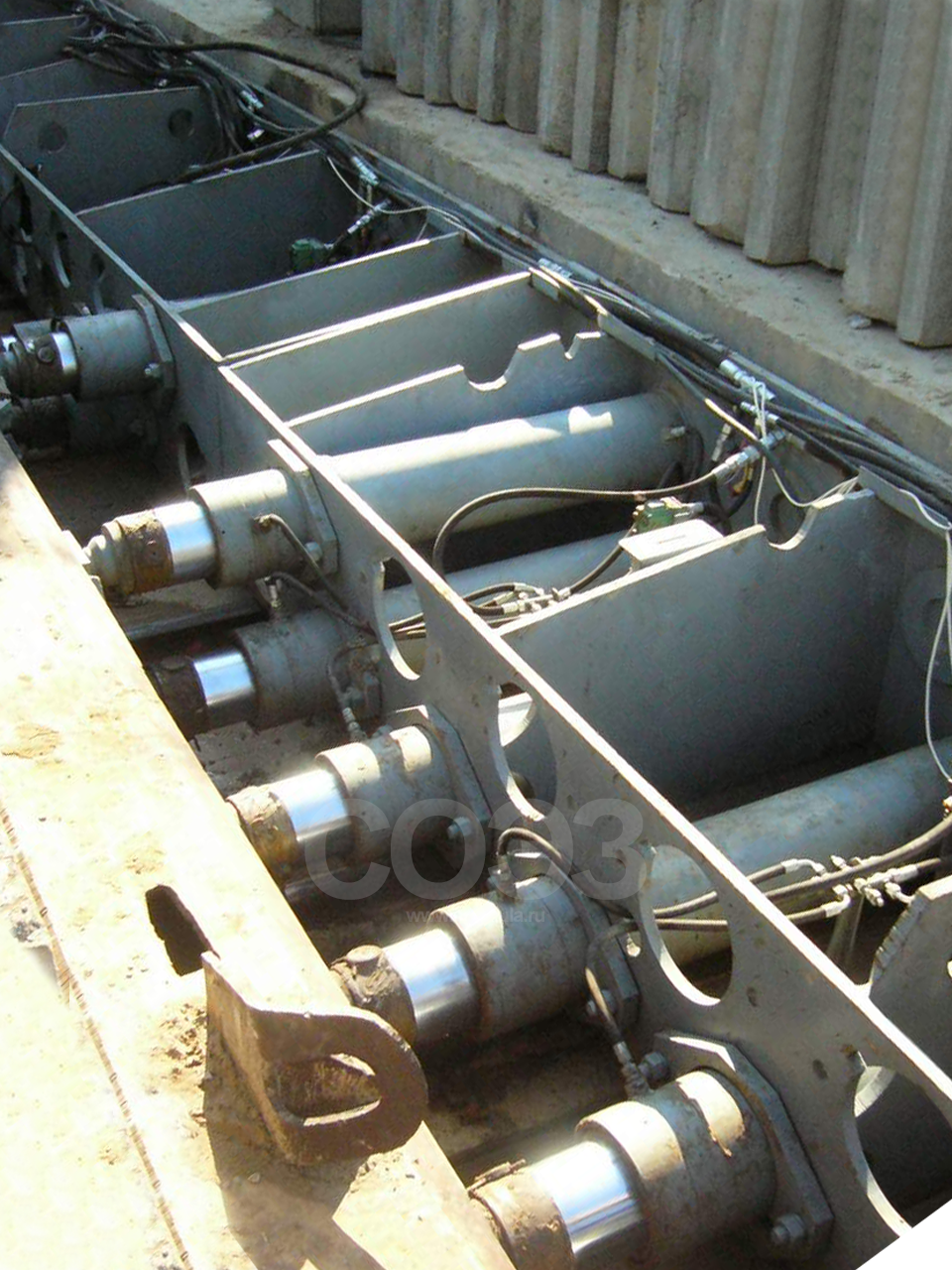

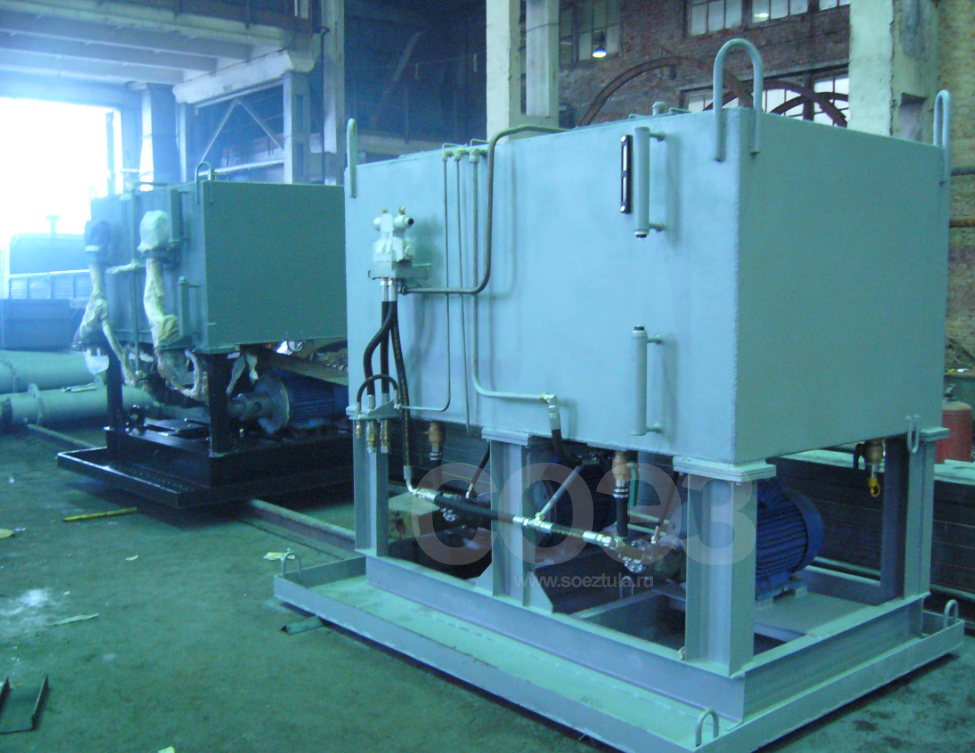

Мощность привода маслостанции, кВт

37х2=72

Габаритные размеры, мм

— домкратной секции: ширина´высота´длина

— маслостанции: длина´ширина´высота

№ 1

№ 2

1980х900х19800

2300х1900х2300

2700х1900х2300

Масса, т

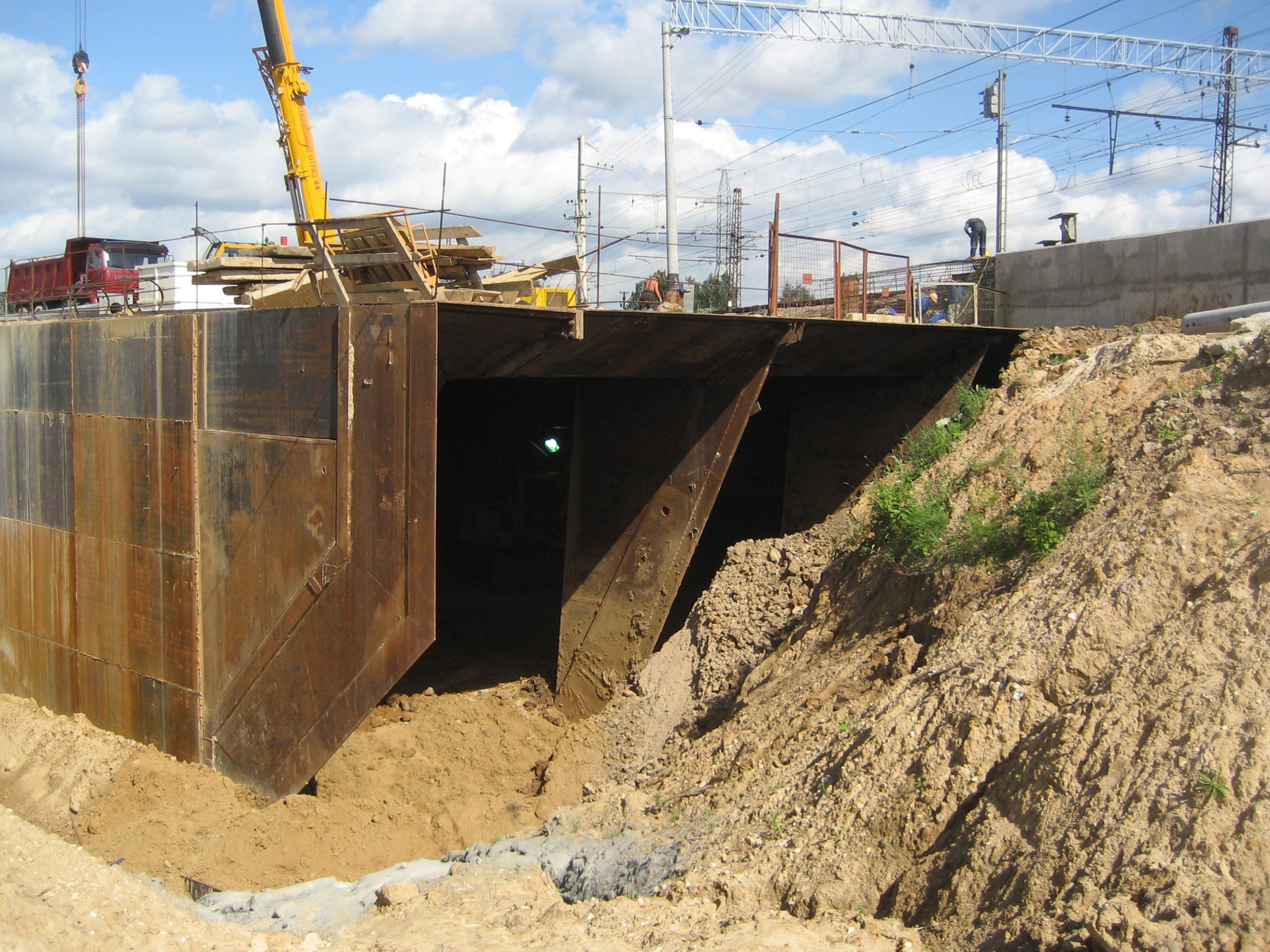

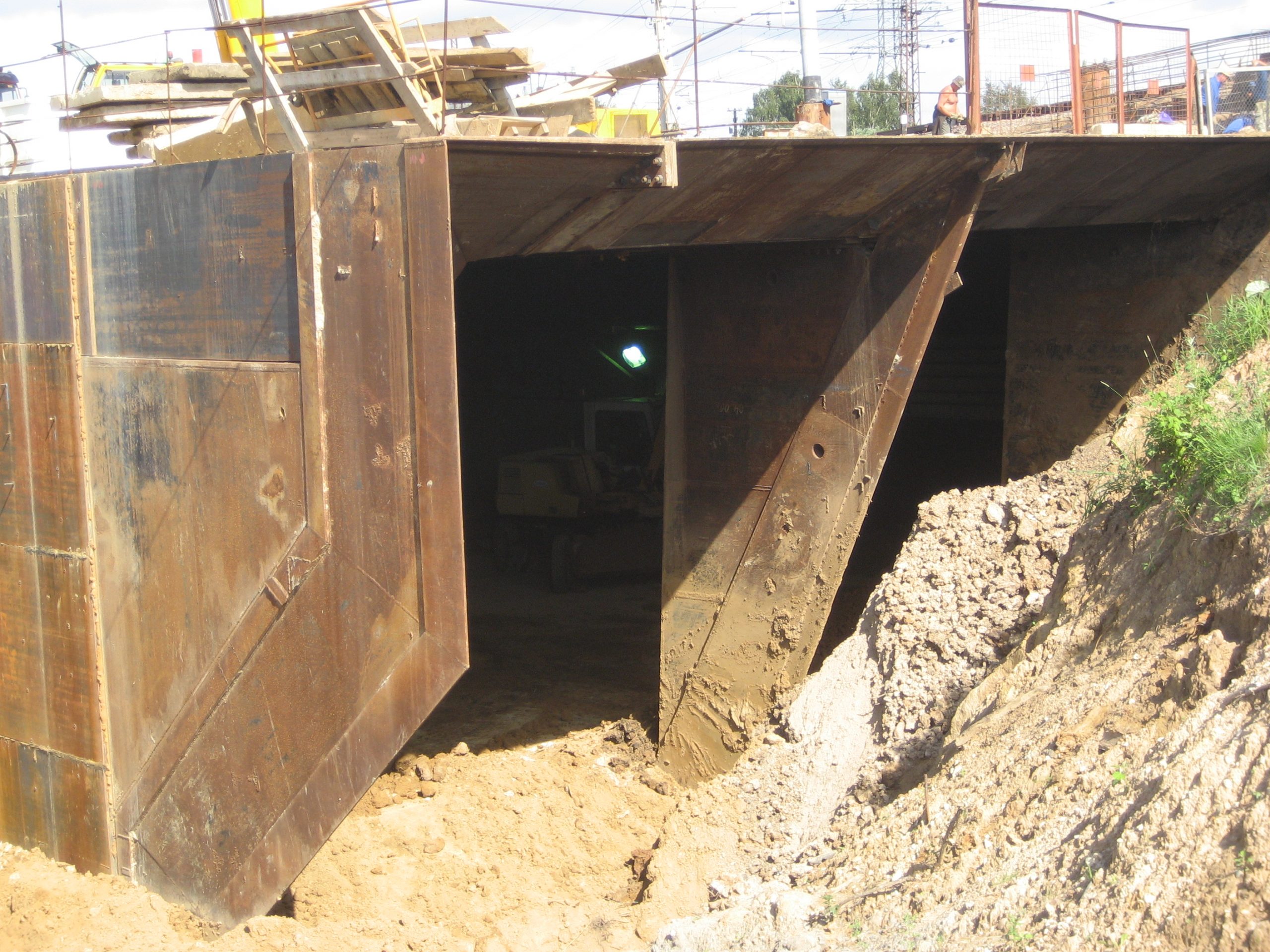

— секции ножевой

— домкратной секции №1/ №2/ №3

— маслостанции №1/ №2

— комплекса

140,0

64,0/ 53,0/ 45,0

3,15/4,1

320,0
