Станки буровые переносные
Предназначены для проведения вертикальных и наклонных скважин диаметром от 100 до 250 мм глубиной 32…12 м в породах.
Описание
Станки буровые для вращательного и ударно-вращательного бурения предназначены для проведения вертикальных и наклонных скважин диаметром от 100 до 250 мм глубиной 32…12 м в породах с коэффициентом крепости до f=6…20 по шкале проф. Протодьяконова. Используются при проведении строительных работ на стесненных рабочих площадках, в том числе и из подвалов зданий. Серийно выпускаются следующие модели станков:
— станки типа СБГ-2 с электрическим приводом вращателя;
— станки типа СБГ-3 с гидравлическим приводом вращателя.
При применении станков возможны различные варианта бурения:
— непроходными шнеками с резцовой коронкой;
— буровыми штангами с керновым буром и продувкой сжатым воздухом;
— буровыми штангами с погружным пневмоударником и буровой коронкой с продувкой сжатым воздухом;
— бурение с промывкой проходными шнеками и коронкой с клапаном.
Станки обеспечивают выполнение следующих операций, связанных с процессом бурения:
· вращение бурового става;
· создание необходимого осевого усилия на забой;
· спуск, подъем и ускоренный подъем бурового инструмента и става;
· свинчивание и развинчивание штанг с резьбовым соединением;
· удержание става буровых труб при его разборке;
· подачу сжатого воздуха или воды к забою скважины;
· обогащение подаваемого в скважину воздуха маслом при работе с пневмоударником.
Одним из исполнений (модификаций) станка является схема, предназначенная для горизонтального бурения скважин. Для сооружения грунтоцементных свай на заводе выпускается дополнительное оборудование для реализации технологии jet-grouting (J1 и J2), устанавливаемое на буровые станки по заявке заказчика.
Технические данные базовых моделей
Наименование параметра |
СБГ-2 |
СБГ-3 |
---|---|---|
Диаметр скважины, условный, мм |
100…200 |
150…250 |
Глубина бурения, м |
30…15 |
25…12 |
Тип податчика |
гидроцилиндр |
гидроцилиндр, канатный, цепной |
Тип привода вращателя
(мощность в КВт) |
электродвигатель (5,5/7,5) |
гидромотор (18,5) |
Усилие подачи при бурении, кг |
800 |
1000 |
Масса, кг
— бурового станка — маслостанции |
480 140 |
450 280 |
Буровой станок и маслостанция соединены между собой рукавами высокого давления и электрическим кабелем управления. Станки СБГ-3 оснащены выносным пультом управления, на станках СБГ-2 пульт управления устанавливается на раме маслостанции.

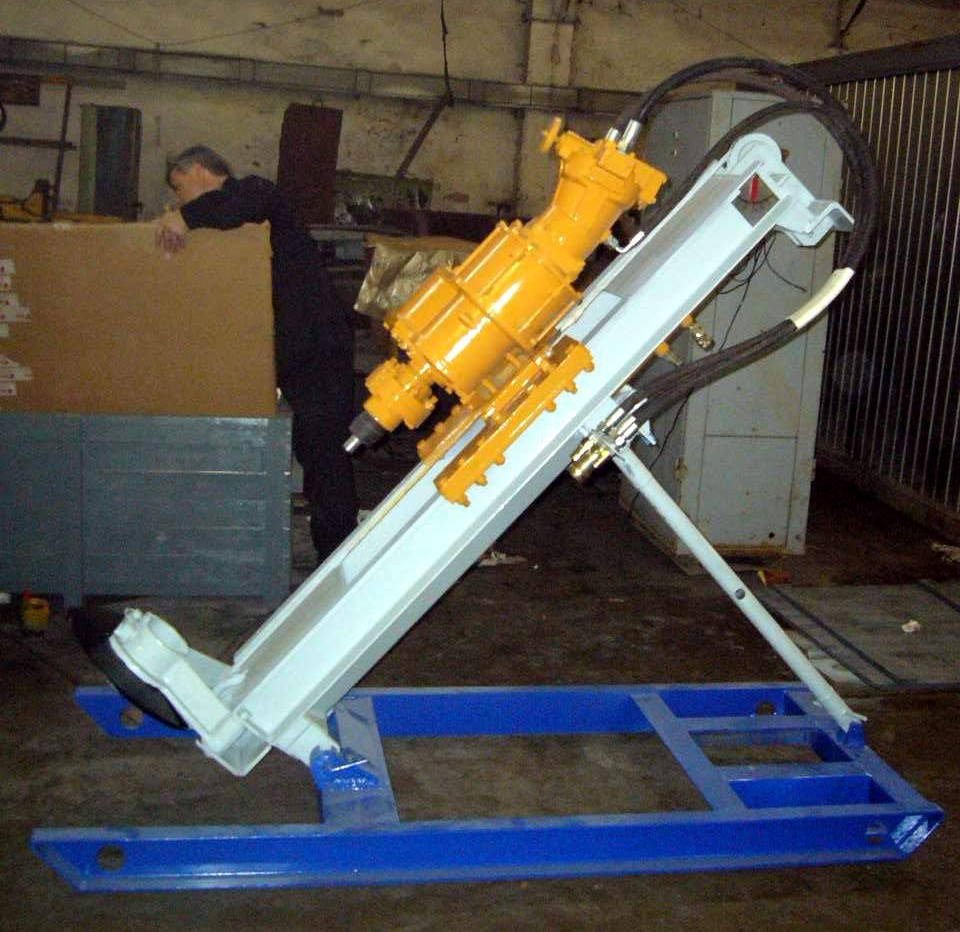

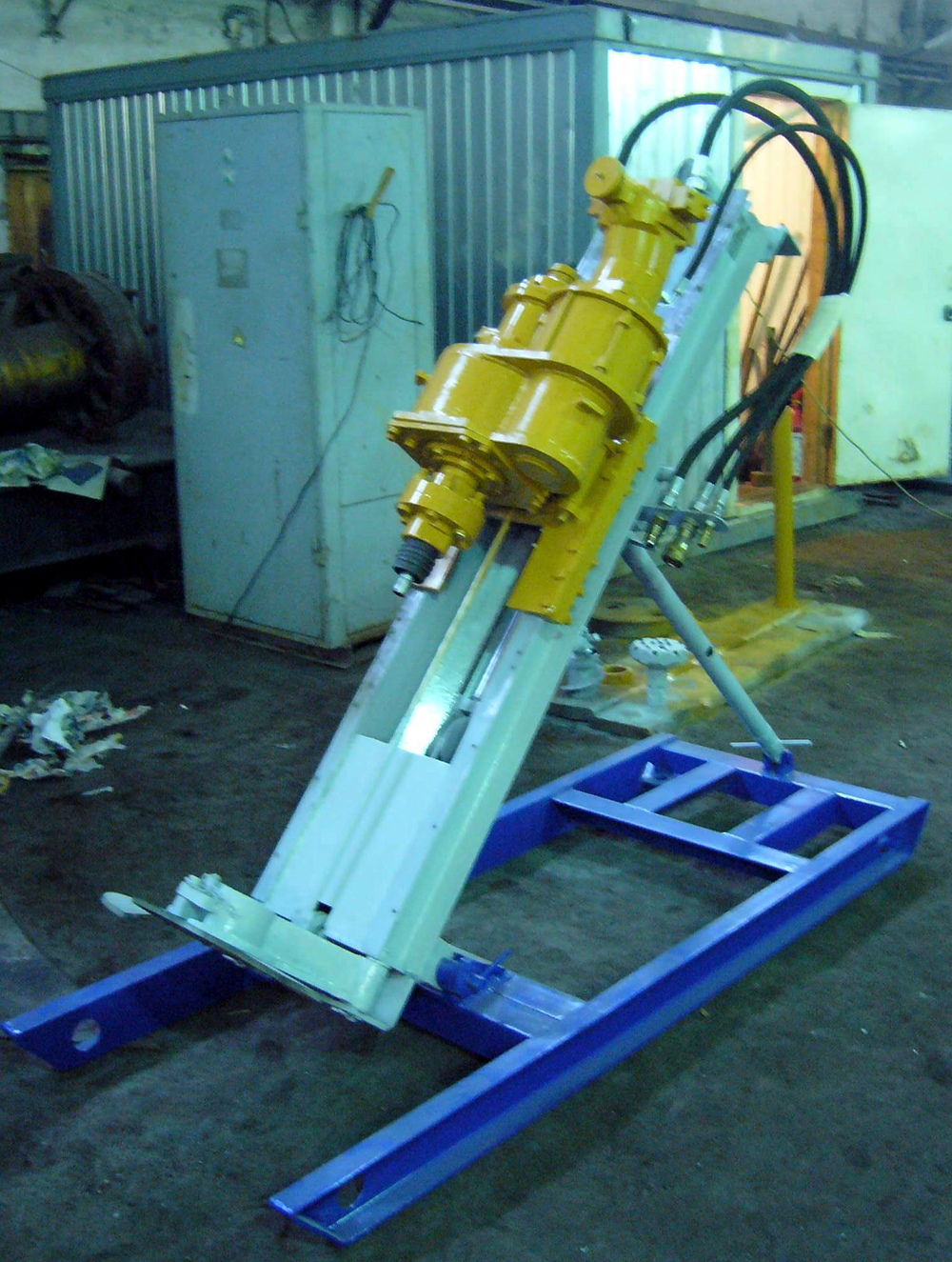

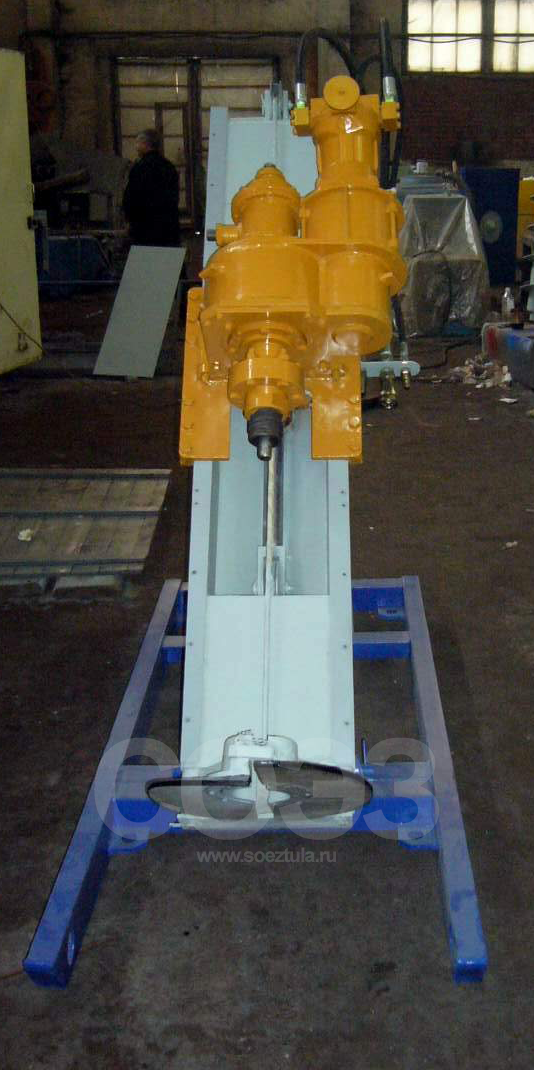

Станок состоит из салазок, на которых с помощью двух быстросъемных зажимов и винтовой тяги крепится податчик. Крепление податчика позволяет быстро отсоединить его (при необходимости) от салазок при частичной разборке станка. Податчик служит для подачи, подъема и опускания вращателя, бурового става и инструмента при бурении и наращивании или извлечении буровой колонны, состоит из рамы, по направляющим которой перемещается каретка с установленным на ней вращателем. Каретка крепится к направляющим рамы с помощью захватов. В нижней части рамы установлен откидной люнет (см. рис.1), предназначенный для центрирования бурового става во время забуривания и его вывешивания при наращивания или извлечения. Подъем направляющей рамы податчика из транспортного положения в рабочее производится вручную. Угол наклона скважины устанавливается путем изменения длины винтовой тяги с последующим ее стопорением контргайками.
На сегодняшний день выпущено и реализовано более 300 буровых станков различных модификаций, работающих во многих регионах России. Эти станки успешно зарекомендовали себя при реставрации здания Гостиного двора в г. Москве; строительстве комплекса на Манежной площади в г. Москве (исполнитель ЗАО «РИТА»); реставрации сооружений Московского Кремля (исполнитель ООО «Спецреставрация») и т.д.
