Тюбингоукладчики типа ТТ тоннельные

Предназначены для работы в комплексе проходческого оборудования для установки тюбинговой обделки с закачкой цементного раствора в затюбинговое пространство при проведении горизонтальных тоннелей диаметрами от 5,5 м до 10,7 м.

Описание

Тюбингоукладчики типа ТТ тоннельные предназначены для работы в комплексе проходческого оборудования для установки тюбинговой обделки с закачкой цементного раствора в затюбинговое пространство при проведении горизонтальных тоннелей диаметрами от 5,5 до 10,7 м. буровзрывным или механизированным способом с креплением чугунными тюбингами.

Предусмотрена механическая зачистка и оконтуривание фрезой профиля выработки (после отпалки до монтажа тюбингов).

При проведении тоннелей по породам крепостью до f=4ед. по шкале проф. М.М.Протодьяконова возможно разрушение породы забоя механически, фрезой исполнительного органа.

В 2008 г. нами изготовлены и успешно прошли промышленные испытания следующие машины:

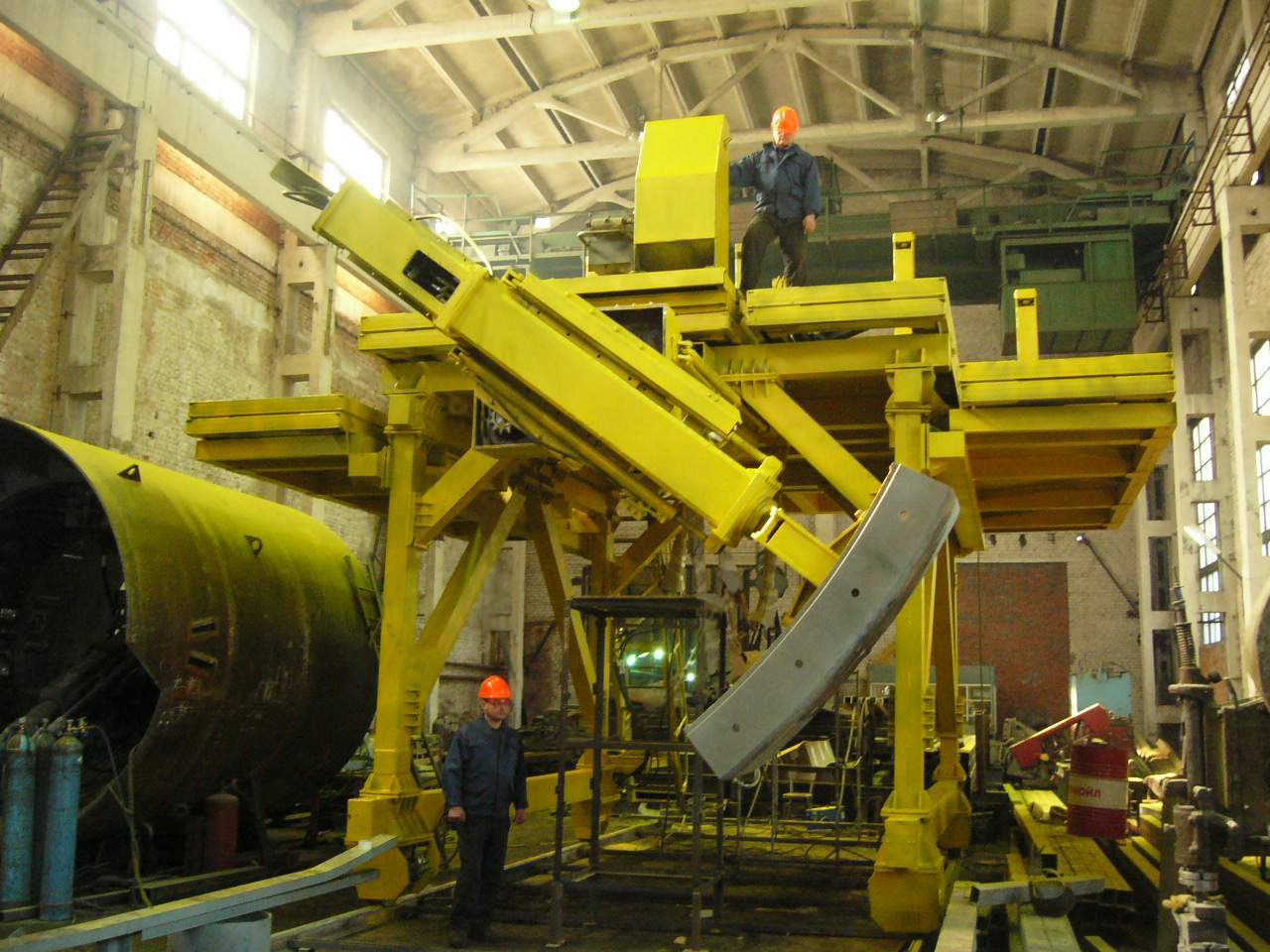

— тюбингоукладчик ТТС-8,5/11,0 (см. рис. 4 ниже) для сооружения тоннеля с наружным диаметром обделки от 8,5 м до 11,0 м – в количестве 2 шт.;

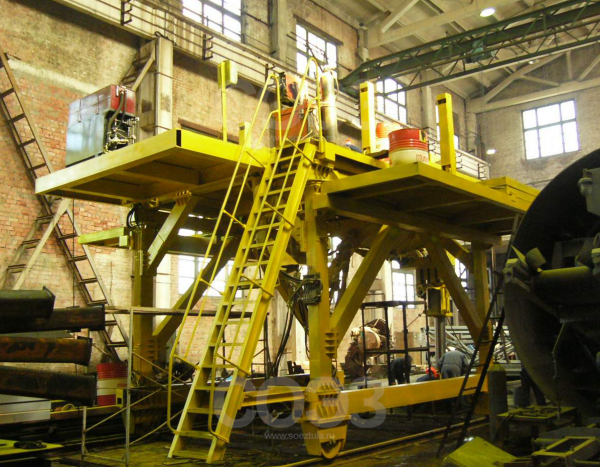

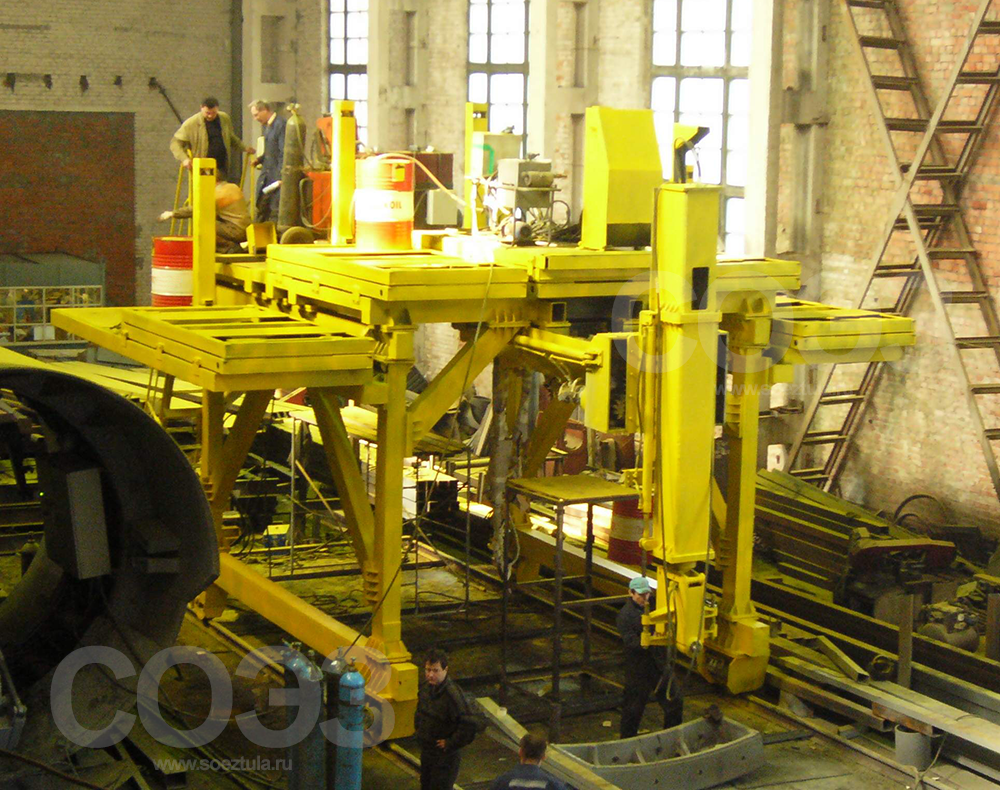

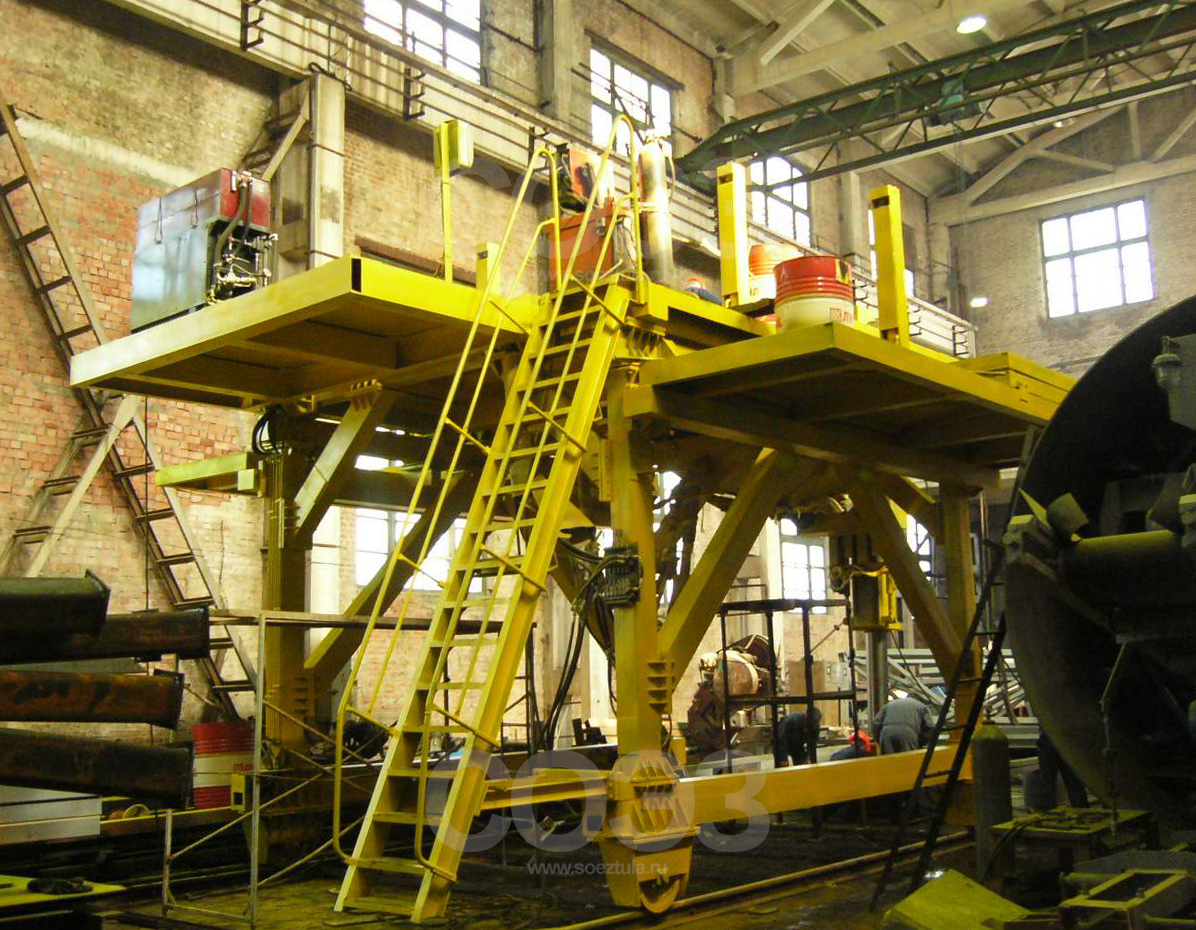

— тюбингоукладчик ТТС-5,5/11,0 (см. рис. 5 ниже ) для сооружения тоннеля с наружным диаметром обделки от 5,5 м до 11,0 м – в количестве 2 шт.

Тюбингоукладчики типа ТТ по требованию заказчика могут быть изготовлены в следующих вариантах исполнения:

а) по назначению тоннелей: для перегонных, станционных, наклонных или вспомогательных;

б) по способу разрушения забоя: буровзрывным, комбайновым или экскаваторным;

в) по способу погрузки породы: экскаватором, грейфером или ковшевым погрузчиком.

С 2013 года укладчики оснащаются рукоятями нового типа, позволяющие работать в реверсивном полноповоротном режиме без ограничения числа оборотов.
