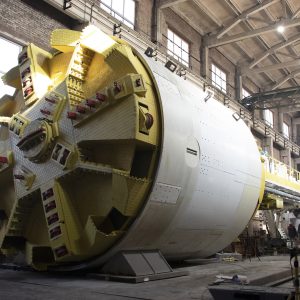

Комплекс тоннелепроходческий КТПМ-5,6Э

Описание

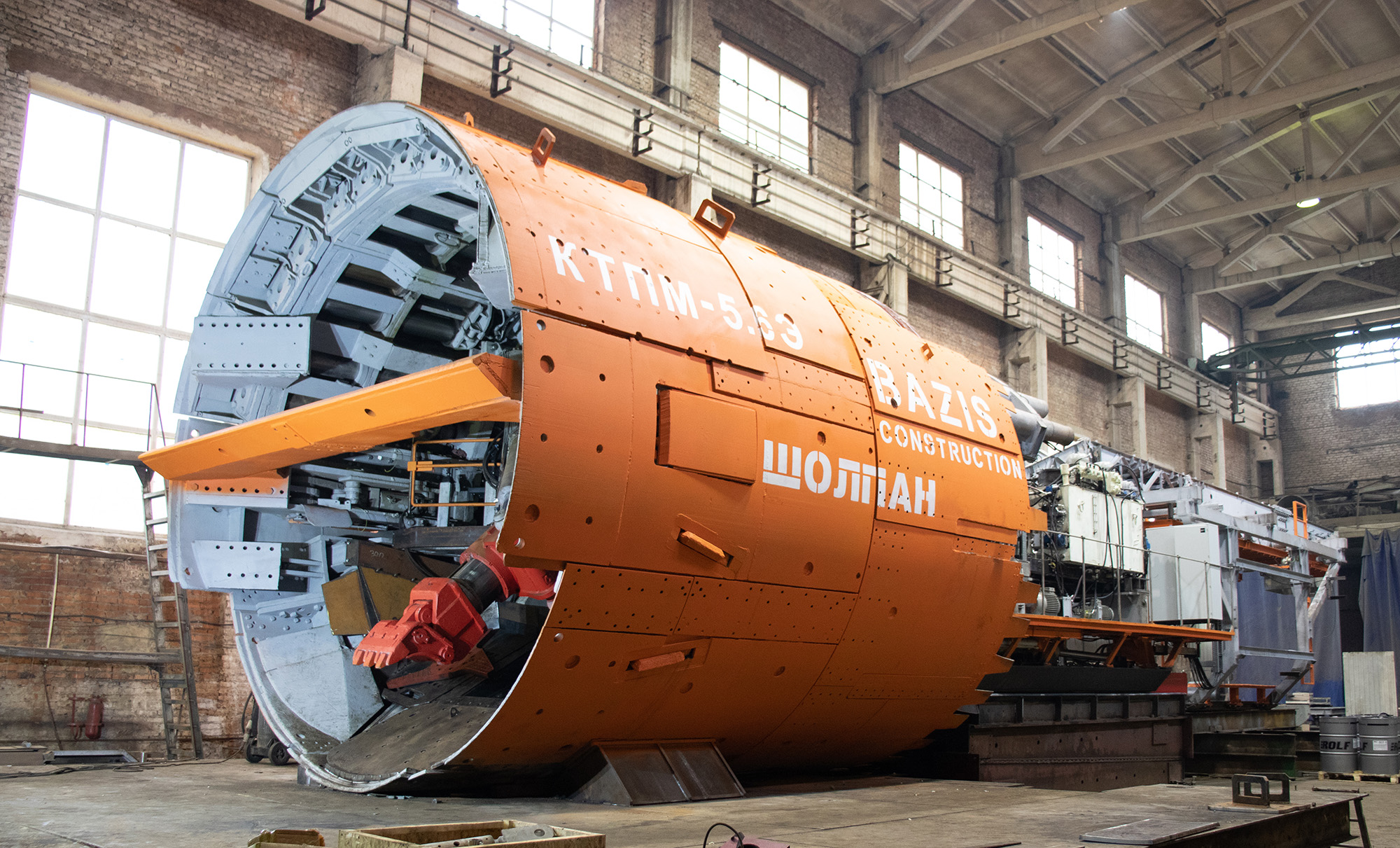

Комплекс тоннелепроходческий механизированный КТПМ-5,6Э разработан для механизированного сооружения горизонтальных тоннелей различного назначения со сборной обделкой, наружным диаметром 5,5 м.

Комбайн обеспечивает проходку тоннелей в слабоустойчивых породах естественной влажности (песках, супесях, глинах и суглинках, в том числе с включениями гальки и валунов ) прочностью на одноосное сжатие до 1,5 МПа, в невзрывоопасной среде.

Комбайн отвечает условиям эксплуатации в умеренном климате или умеренно-охлажденном климате в соответствии с ГОСТ 15150 в исполнении «У5» или «УХЛ» категория размещения 5 для диапазона температур окружающей среды от минус 45 до плюс 40°С .

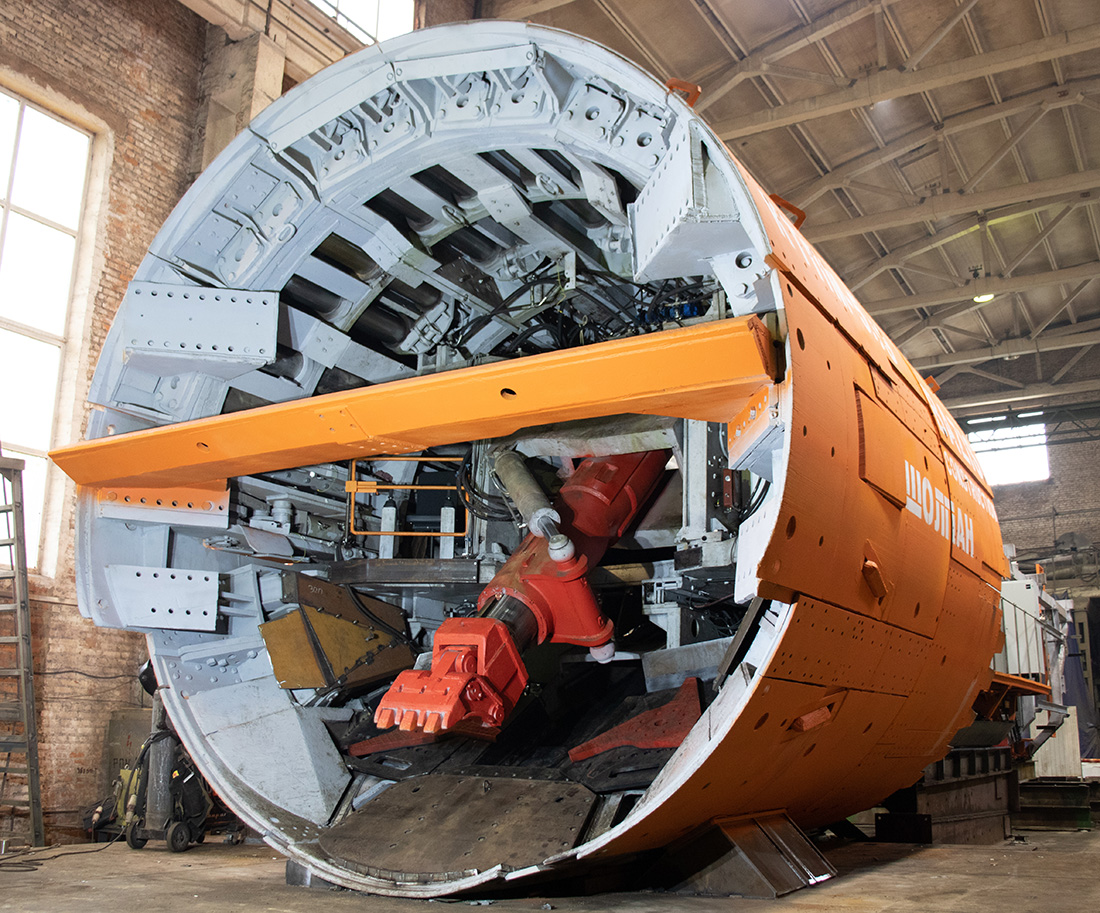

По способу разработки грунта щитовая машина имеет экскаваторный исполнительный орган.

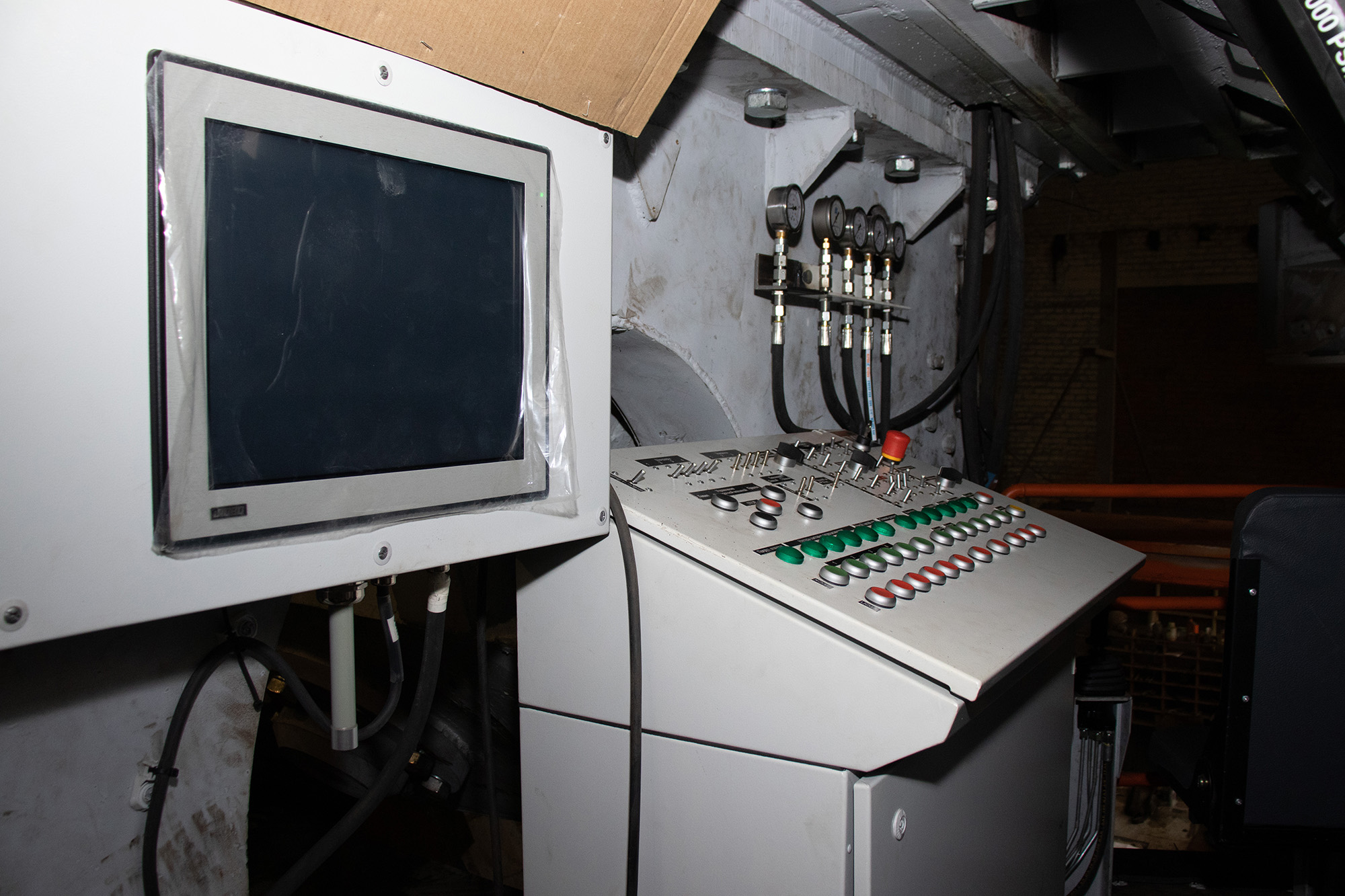

Использование систем плавного пуска и частотного регулирования в силовом электроприводе позволяет в значительной степени снизить нагрузку на промышленные сети, а также более гибко задавать режимы управления механизмами.

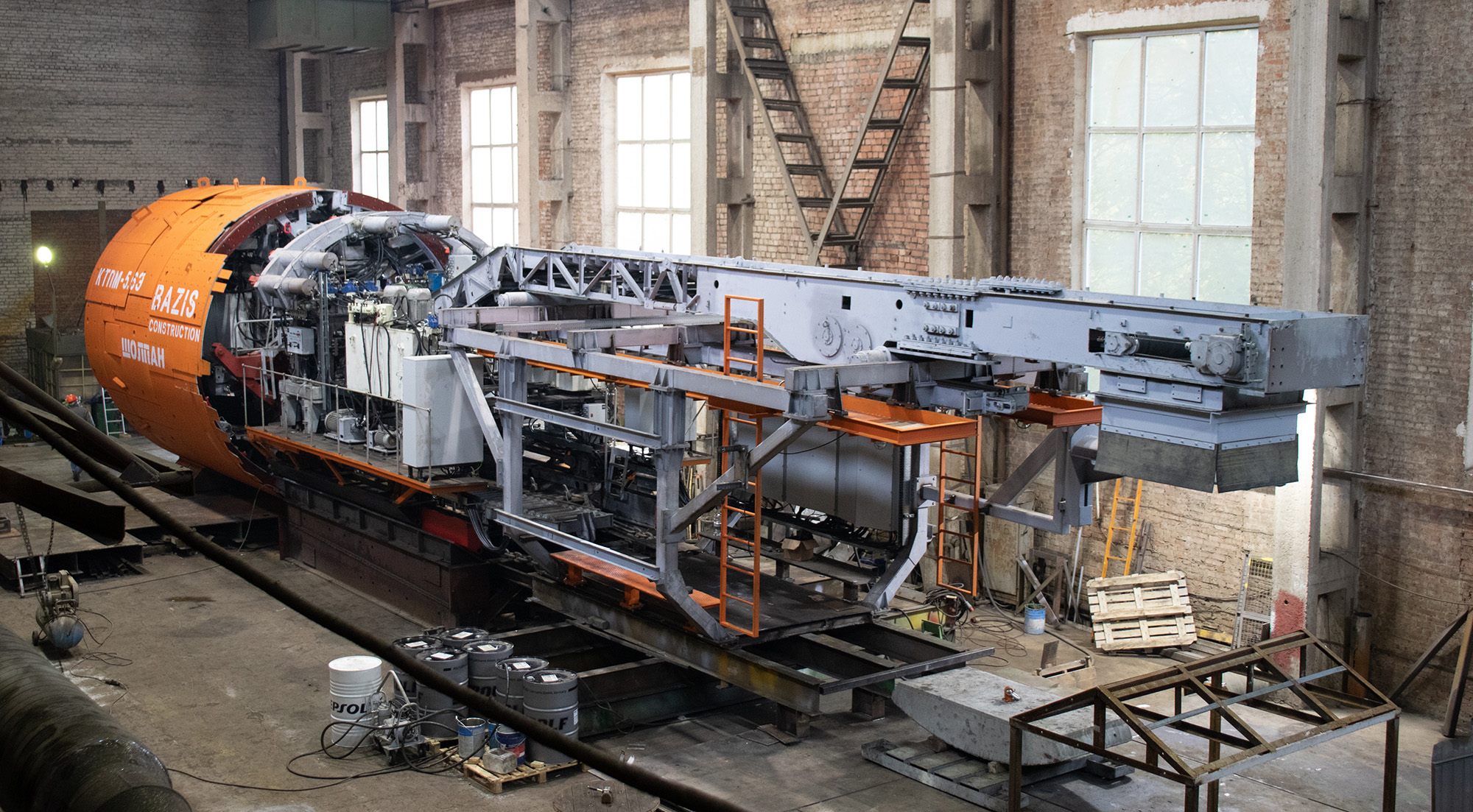

Для обеспечения монтажных работ конструкция как щитовой машины, так и транспортного моста разбирается на элементы, достаточные для их спуска под землю с применением стандартного клетьевого подъема, что делает данную машину незаменимой при строительстве тоннелей глубокого заложения.
